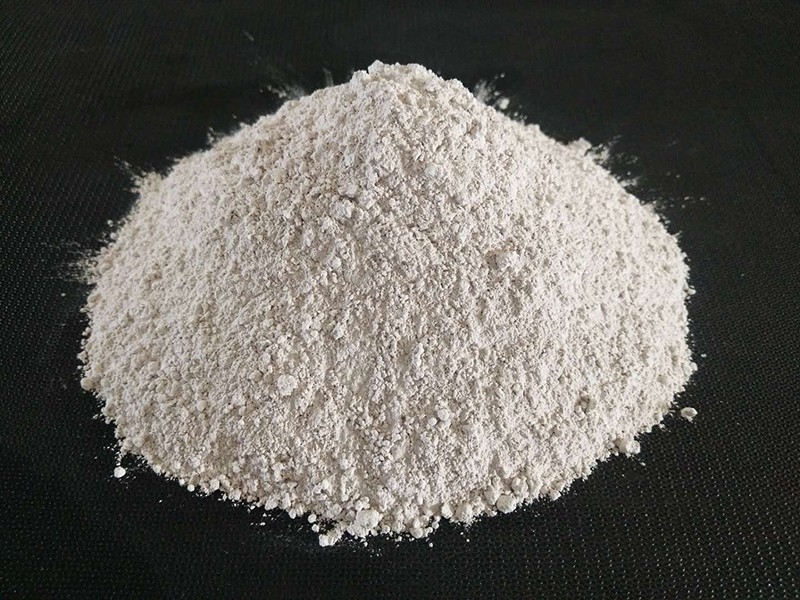

鋯英粉是以氧化鋯和二氧化硅為主成分的天然礦物粉末，具有2430℃高耐火度、1.93-2.01高折射率及強(qiáng)化學(xué)穩(wěn)定性。其粒度95%通過(guò)320目篩的特性，使其成為鑄造、陶瓷、耐火材料等領(lǐng)域的理想功能填料。在涂料工業(yè)中，鋯英粉通過(guò)提供耐高溫、抗侵蝕、增硬增亮等特性，顯著提升涂層綜合性能，尤其適用于鑄造鑄型涂料及高溫工業(yè)防護(hù)涂層。
　　一、醇基鋯英粉涂料制備工藝

　　醇基涂料以乙醇為載液，具有快干特性。典型配方包含鋯英粉100份、熱塑性酚醛樹脂2-3.5份、六亞甲基四胺0.2-0.4份及聚乙烯醇縮丁醛0-0.5份。制備時(shí)需先將膨潤(rùn)土配成懸浮液，與鋯英粉混合后經(jīng)球磨機(jī)研磨至粒度D50≤15μm，確保顆粒新生表面增強(qiáng)載體吸附。球磨后加入樹脂溶液，通過(guò)高速分散機(jī)實(shí)現(xiàn)均勻混合。該工藝關(guān)鍵在于控制樹脂與鋯英粉質(zhì)量比（1:30-1:50），避免粘結(jié)劑過(guò)量導(dǎo)致涂層脆裂。

　　二、水基鋯英粉涂料配制技術(shù)
　　水基體系以水為溶劑，需添加硅溶膠、CMC或海藻酸鈉等增稠劑?；A(chǔ)配方為鋯英粉100份、膨潤(rùn)土2-3份、水柏油2-3份。制備流程包括：膨潤(rùn)土預(yù)水化形成膠體溶液，與鋯英粉在碾砂機(jī)中混合碾壓，形成膏狀基料后稀釋至波美度45-50。此工藝通過(guò)機(jī)械碾壓使粉料粒徑細(xì)化至D90≤20μm，配合水柏油的乳化作用，顯著提升涂料懸浮穩(wěn)定性。需注意控制pH值在8-9區(qū)間，防止酸性環(huán)境導(dǎo)致鋯英粉溶解。
　　三、涂料性能優(yōu)化方向
　　現(xiàn)代制備技術(shù)聚焦三大改進(jìn)：觸變性調(diào)控通過(guò)有機(jī)改性膨潤(rùn)土實(shí)現(xiàn)流變特性優(yōu)化，使涂料靜切力達(dá)0.5-1.2Pa；快干技術(shù)采用低壓熱空氣噴涂，通過(guò)0.035-0.07MPa熱風(fēng)使涂層表干時(shí)間縮短至8分鐘內(nèi)；功能復(fù)合化將納米級(jí)粘土與鋯英粉共混，在保持耐火度的同時(shí)將涂層斷裂韌性提升至3.5MPa·m1/2。新型無(wú)空氣噴涂技術(shù)使高密度鋯英粉涂料（固含量≥75%）的涂著效率提高40%。
　　鋯英粉涂料制備工藝的解析，讓我們看到了其背后的科學(xué)與匠心。從原料到成品，每一步都凝聚著行業(yè)的智慧與努力。展望未來(lái)，隨著綠色制造和智能制造理念的深入，鋯英粉涂料制備工藝將迎來(lái)新的發(fā)展機(jī)遇。我們期待，這一工藝能不斷創(chuàng)新，為涂料行業(yè)注入新的活力，帶領(lǐng)行業(yè)邁向更加輝煌的未來(lái)。
